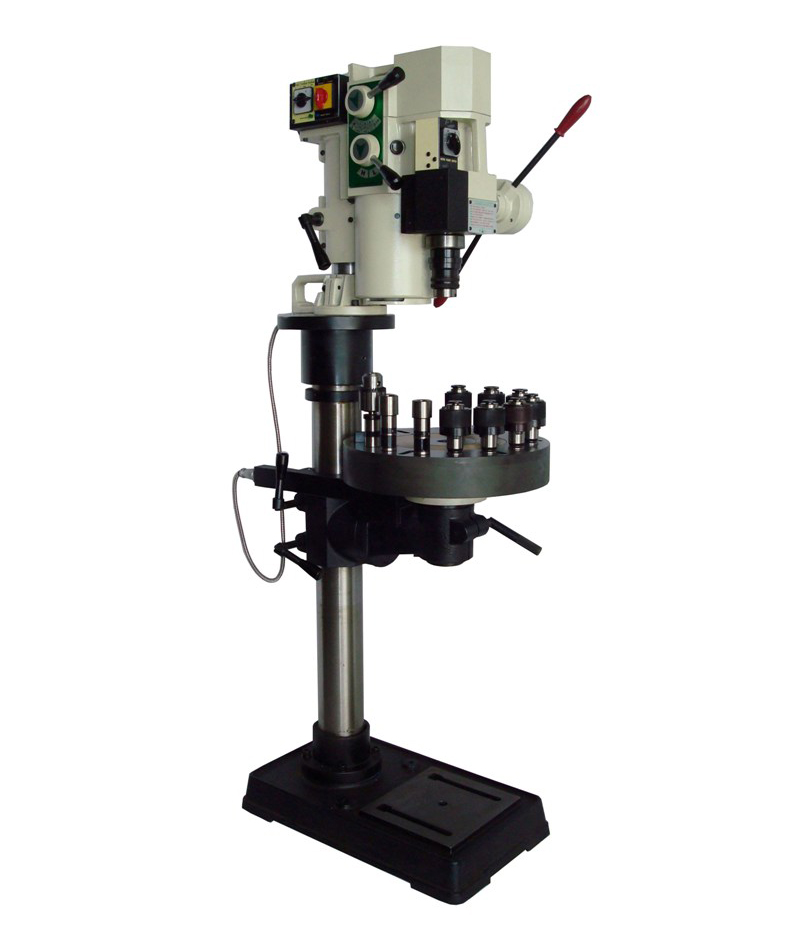

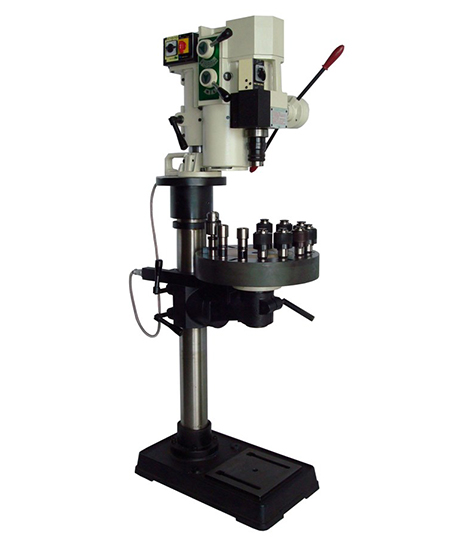

電磁工作盤式鑽孔攻牙機
(可在運轉中進行變速)
930H
產品特色
- 正逆轉開關把手之特殊設計,使攻牙操作隨心所欲,可不定點退刀,百分之百的控制正逆轉,可專門 應付硬度高的鋼鐵。
- 鑽孔套筒、攻牙夾頭,都是快速接頭裝置,使換刀具筒時,快速又省力。
- 附有安全扭力夾具,攻牙時能控制扭力大小及深度,可防止攻牙刀扭斷。
- 本機械可在運轉中變換轉速,齒輪組絕對安全。
- 最適合加工一些機械配件及沖床用模具、其它模具及各種無通孔的工作物..等。

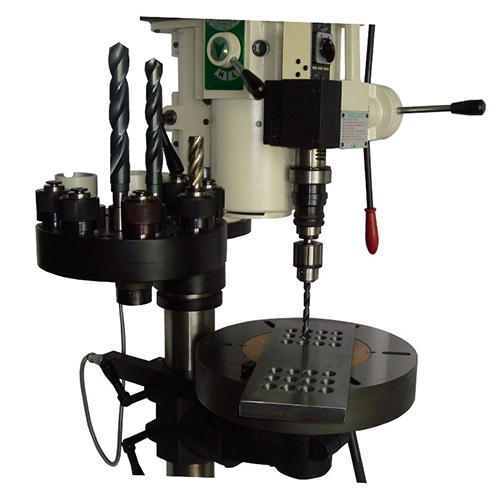

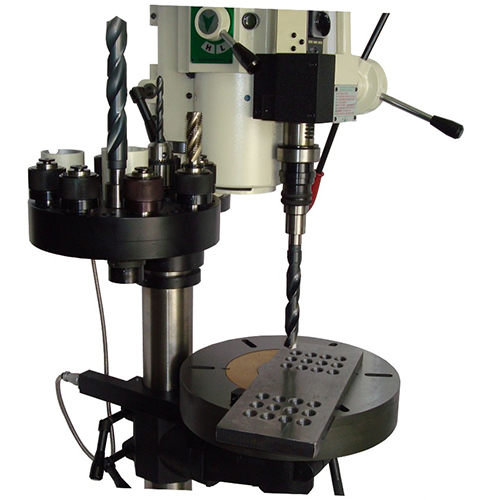

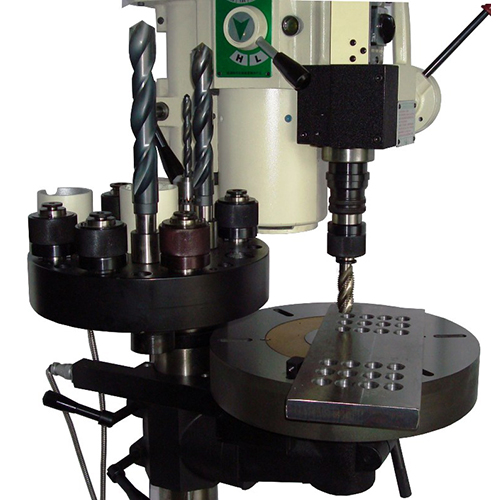

- 工作盤內有電磁裝置,可方便快速吸著固定工作物。
規格
型號 | 930H |
---|---|
鑽孔能力 | 1/4"~1-1/4" 6~32mm |
攻牙能力 | 3/8"~1-1/8" 10~30mm |
電源 | 220V 三相 |
馬力 | 2 |
轉速 | 756 456 303 186 127 51 |
進刀行程 | 100mm |
機體升降行程 | 150mm |
主軸心至底座距離 | 1000mm |
主軸心至工作盤距離 | 630mm |
立柱外徑 | 102mm |
工作盤圓徑 | 400mm |
底座尺寸 | 600x360 |
工作臺行程 | 480mm |
高度 | 1560mm |
扭力夾具標準附件 | 7 |
鑽孔套筒標準附件 | 3 |
附件重量 | 8kgs |
機台重量 | 205kgs |
* 以上之規格與形體可加以進行變更而無須事先通知
* 三相電壓 380V、415V、440V 可配合顧客需要製造
* 三相電壓 380V、415V、440V 可配合顧客需要製造
選購配件
點圖放大
旋轉刀架組 | ||
---|---|---|
型號 | 尺寸 | 重量 |
DT-300 | 400x300x215 mm | 12kgs |
