產品介紹

電磁工作盤式自動鑽孔攻牙機
(可在運轉中進行變速)

932HDL

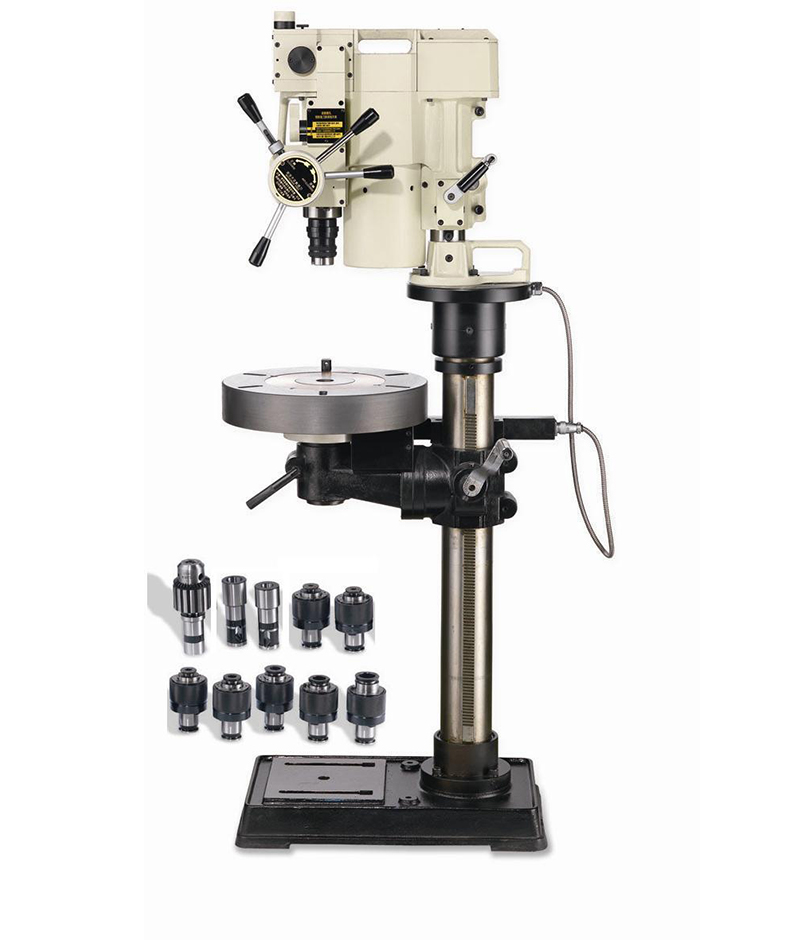

電磁工作盤式自動鑽孔攻牙機
 - 932HDL

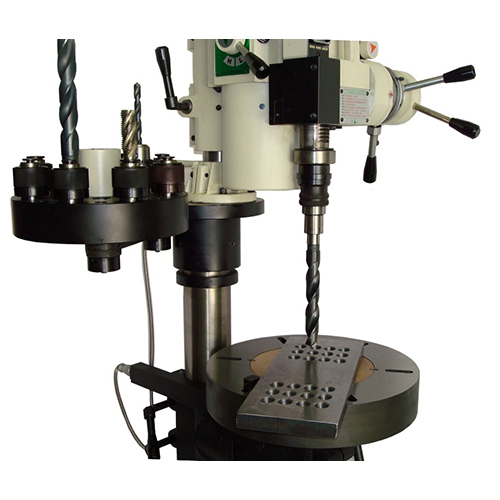

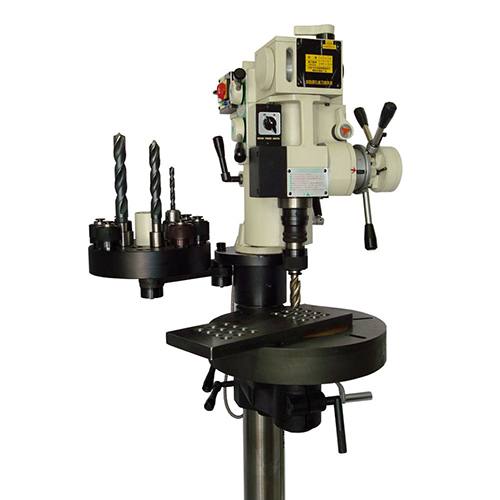

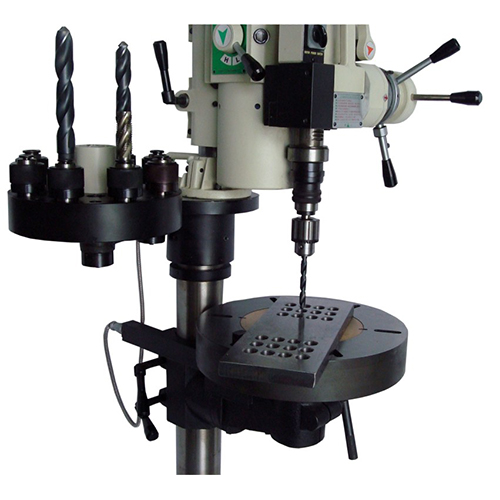

點圖放大

產品特色

  1. 鑽孔套筒、攻牙夾頭,都是快速接頭裝置,使換刀具筒時,快速又省力。
  2. 攻牙用扭力夾具,能安全控制扭力大小及深度,可防止攻牙刀扭斷。
  3. 932HDL機型工作盤內有電磁裝置,可方便快速吸著固定工作物。
  4. 932HDL機型擁有自動進刀切削力控制裝置:
    遇到鑽刀磨損,使鑽孔阻力超過大時,此裝置會轉為斷續進刀或停止進刀,鑽不太下去,這時候就要拆下鑽刀來研磨使鋒利,再裝上機台使用,刀具就不會過度損壞,機體也較不會損壞。
  5. 932HDL擁有三段間歇進刀斷屑裝置:
    可依鑽刀、加工物材質的不同去選擇的檔位,來從事自動鑽孔作業,其能分階段斷屑排出鐵屑,鐵屑不會捲覆住鑽刀,使排屑順暢。
  6. 932HDL擁有三段自動進刀速率裝置:
    自動鑽孔進刀之速率擁有0, 0.15, 0.25三段之裝置,可配合鑽刀大小及加工物材質不同來選擇適當的檔位來操作。

規格

型號 932HDL
鑽孔能力 1/4"~1 1/4"
6~32mm
攻牙能力 3/8"~1 1/8"
10~30mm
電源 220V
三相
馬力 2
轉速 756 456
303 186
127 51
進刀行程 100mm
機體升降行程 150mm
主軸心至底座距離 1000mm
主軸心至工作盤距離 630mm
立柱外徑 102mm
工作盤圓徑 400mm
底座尺寸 600x360mm
工作臺行程 480mm
高度 1590mm
扭力夾具標準附件 7
鑽孔套筒標準附件 3
附件重量 8kgs
機台重量 215kgs
* 以上之規格與形體可加以進行變更而無須事先通知
* 三相電壓 380V、415V、440V 可配合顧客需要製造

選購配件

點圖放大

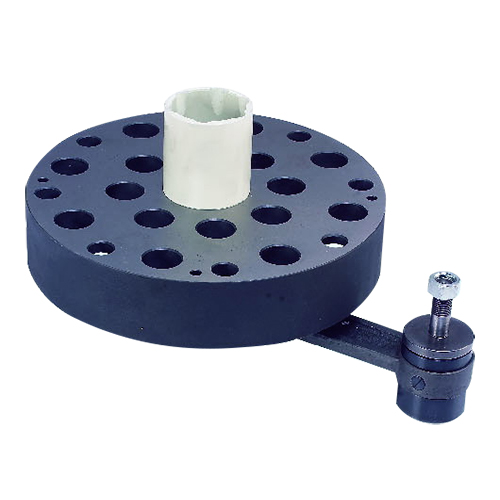

旋轉刀架組
型號 尺寸 重量
DT-300 400x300x215 mm 12kgs
