電磁工作盤式自動鑽孔攻牙機
(擁有旋轉定位裝置)

C-300H

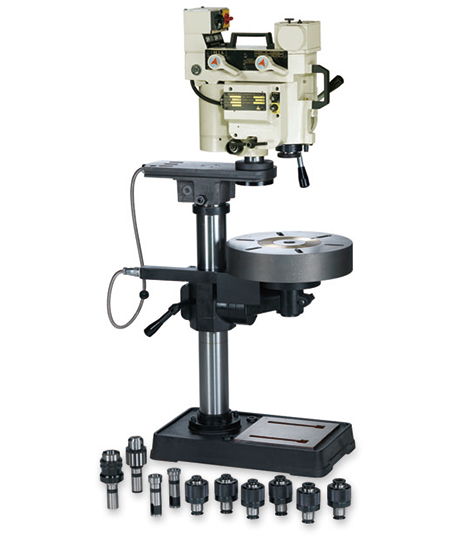

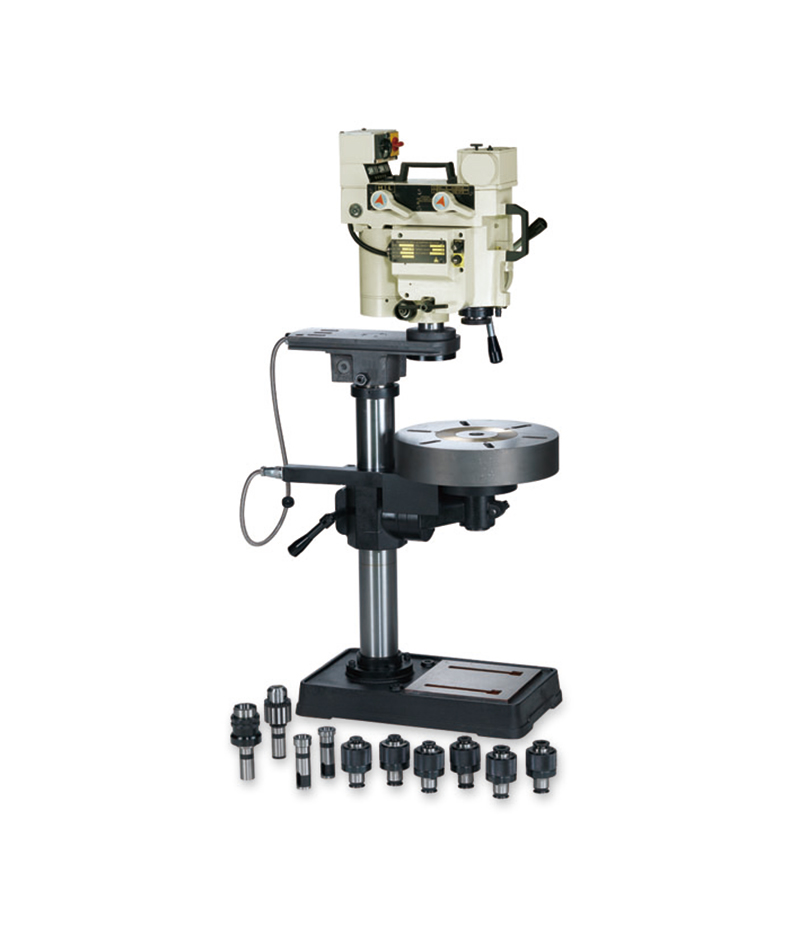

電磁工作盤式自動鑽孔攻牙機
 - C-300H
點圖放大

產品特色

  1. 工作盤內有電磁裝置,可方便快速吸著固定工作物。
  2. 有旋轉定位裝置,更換刀具對孔快速準確。
  3. 可安裝旋轉刀架組,使拿取、放置刀具方便快速。
  4. 擁有攻牙不定點退刀及攻牙定點退刀裝置,使用者可以根據不同加工物的需要,來選擇使用。
  5. 鑽孔套筒、攻牙用扭力夾具、穴鑽柄組皆為快速接頭設計,能快速更換,增進工作效率。
  6. 攻牙用扭力夾具,能安全控制扭力大小及深度,可防止攻牙刀扭斷。
  7. 擁有欠相保護裝置,只要外電源線其中一條斷路,其它兩條電源線之電源就不能進入馬達線圈內,可消除馬達因欠相所造成的故障。
  8. 擁有電壓指示表裝置,使用者能很簡單的從電壓指示表上看出電源線斷路的情形,便於維修。

規格

型號 C-300H
鑽孔能力 1/8"~1"
3~25mm
攻牙能力 3/8"~7/8"
10~22mm
電源 220V
三相
馬力 1-1/4
轉速 705 405
100 58
進刀行程 100mm
機體升降行程 100mm
主軸心至底座距離 725mm
主軸心至工作盤距離 450mm
立柱外徑 80mm
工作盤圓徑 330mm
底座尺寸 440x300mm
工作臺行程 380mm
高度 1100mm
扭力夾具標準附件 6
鑽孔套筒標準附件 3
附件重量 8kgs
機台重量 114kgs
* 以上之規格與形體可加以進行變更而無須事先通知
* 三相電壓 380V、415V、440V 可配合顧客需要製造

選購配件

點圖放大

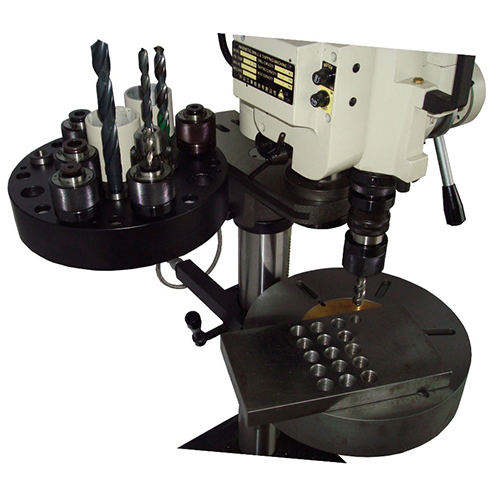

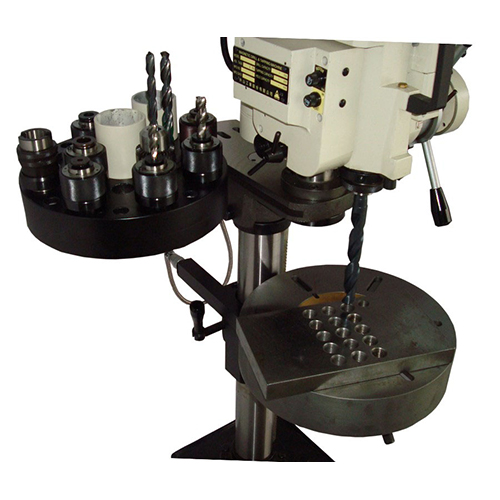

旋轉刀架組
型號 尺寸 重量
DT-300 400x300x215 mm 12kgs
